本月初，華為發布了Kirin 920處理器，憑借著強大的規格，它很快贏得了國產最強芯的稱號。具體來說，Kirin 920采用4個A15+4個A7核心的big.LITTLE架構，而且支持HMP(異構多處理)技術，四核Cortex-A15和四核Cortex-A7可同時工作。其集成了ARM的Mali-T628MP4，頻率為600MHz，相對上代Kirin 910的Mali-450MP4來說，Mali-T628MP4的性能已經有大幅度提升。

此外，這款處理器還支持支持4K和H.265的硬件解碼、內置sensor hub、集成LTE Cat6基帶（最高300Mbps）等等。那么，這款“國產最強芯”到底長什么樣子呢？來看看網友ioncannon的暴力拆解吧。該網友參加了6月6日華為舉行的芯片溝通會，獲贈了一個封了Kirin 920片子的紀念鑰匙掛，在猶豫了半天之后，最終還是決定把它大卸八塊，讓大家看看Kirin 920的真身。

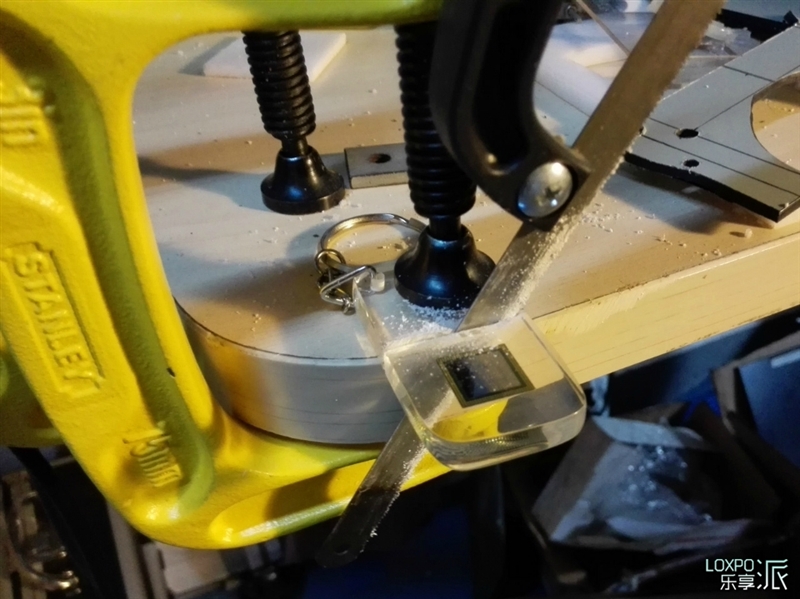

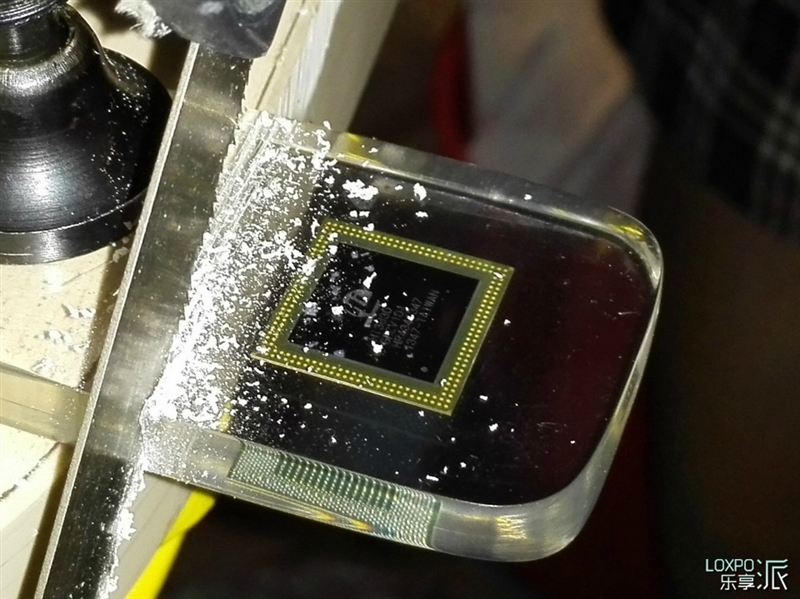

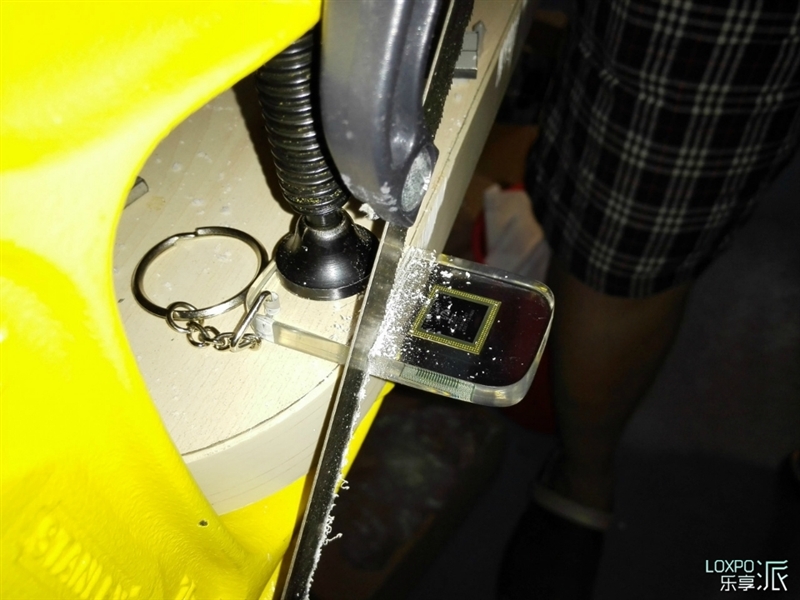

拆解的國產簡單暴力，鋼鋸、濃硫酸、王水、乙酸乙酯、以及加熱等方法都用上了，最終才把Kirin 920的芯片從層層包裝之中取出。

Kirin 920的外層封裝塑料材質為環氧樹脂，比有機玻璃還要結實，里邊還有多層玻璃纖維和銅，只能通過王水將其逐步分解，最后再用濃硫酸腐蝕環氧樹脂。

最終清理完畢之后，ioncannon為我們詳細分析了Kirin 920的芯片結構。而在核心面積方面，Kirin 920和驍龍800、Exynos 5410以及蘋果A7等核心面積差距均不太大，但后邊二者并沒有集成基帶芯片，因此相對來說Kirin 920的芯片集成度已經非常高了，核心面積控制也比較合理。當然，溫度和功耗控制還有待觀察。

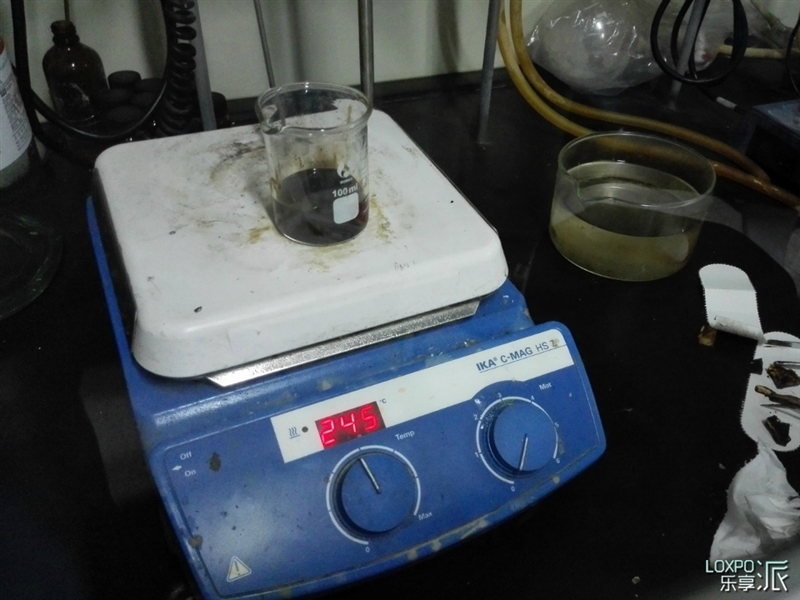

濃硫酸上陣溶解有機玻璃

表面基本碳化，放心，Kirin 920還沒傷著

有機玻璃終于沒了

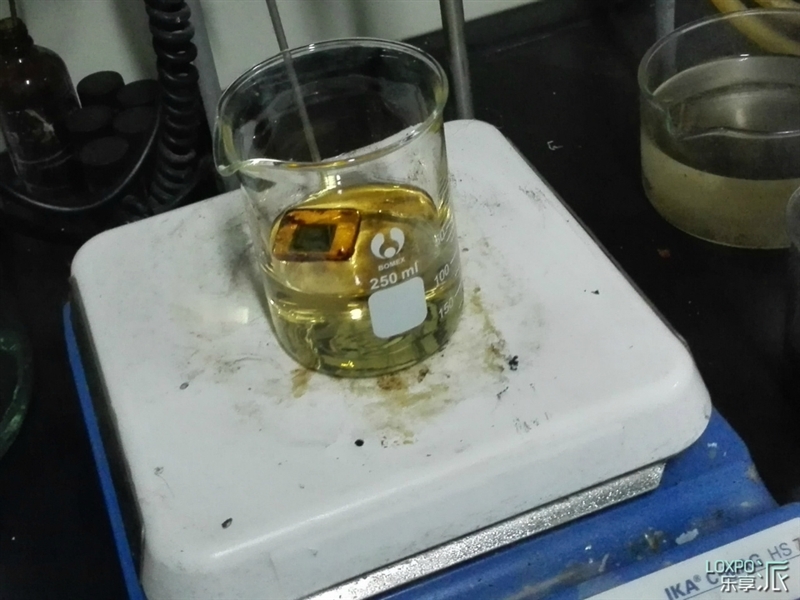

用王水把表面的銅溶解掉

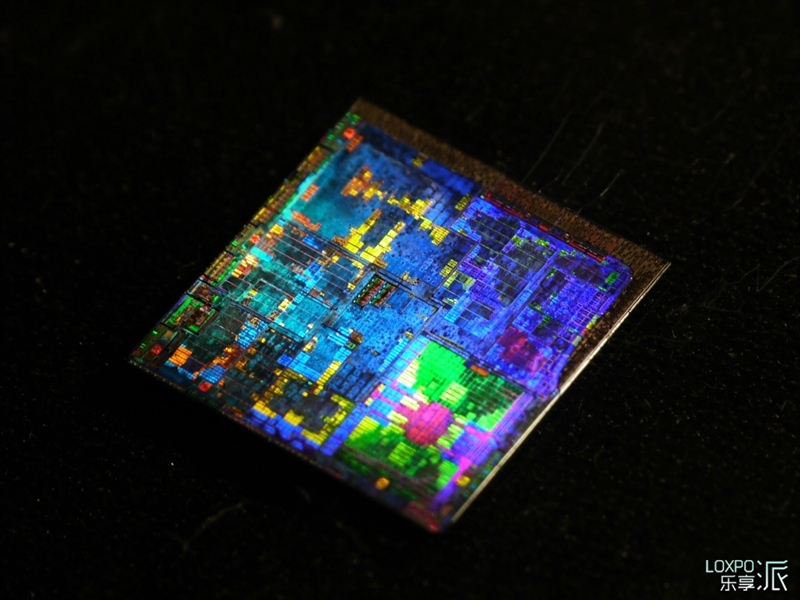

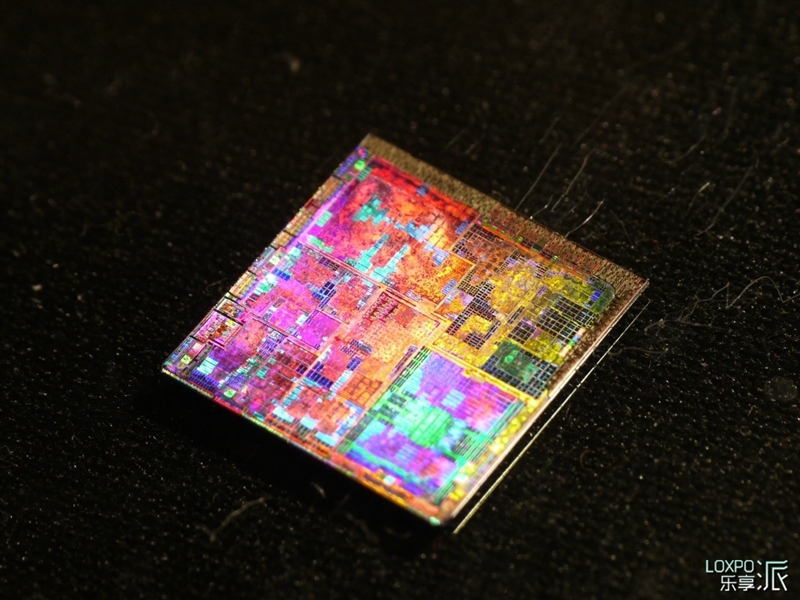

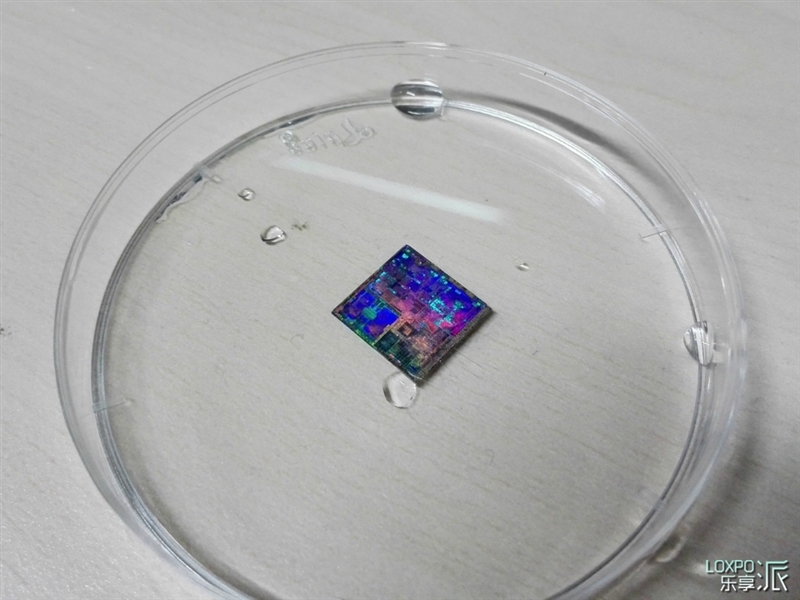

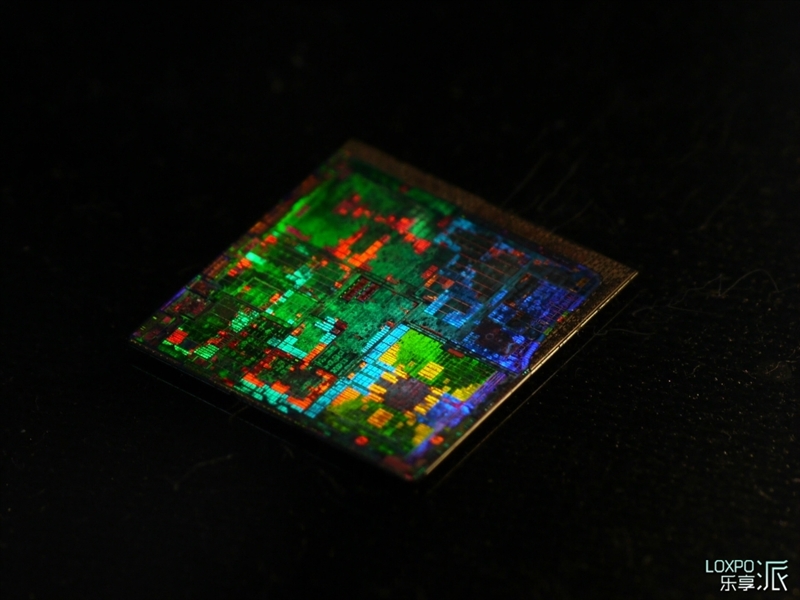

溶解完畢，Kirin 920現真身

這個是K3V2，去年拆解的，插播一下

Kirin 920的架構圖

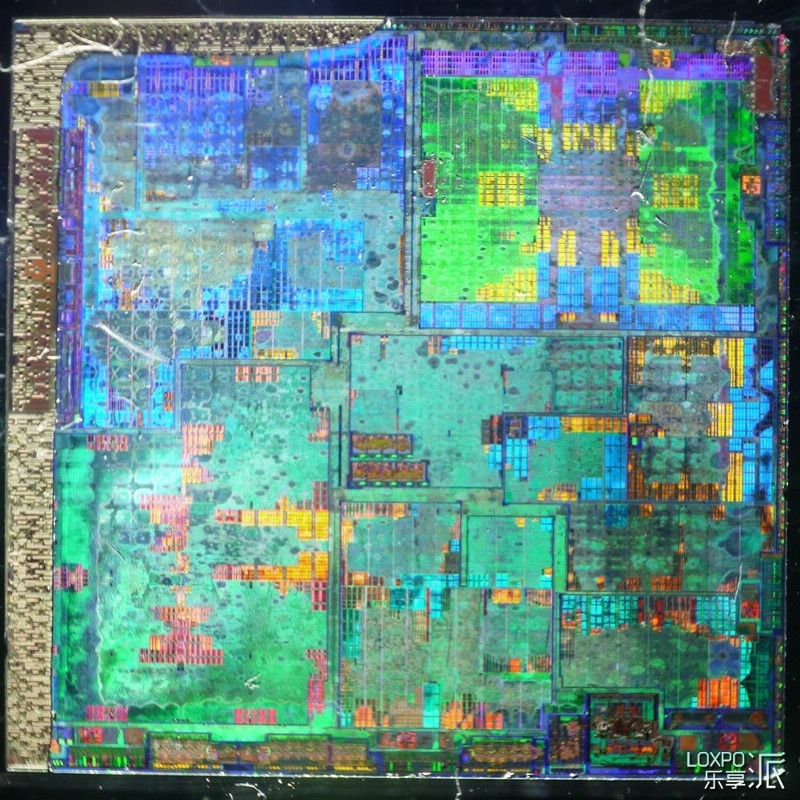

核心照片

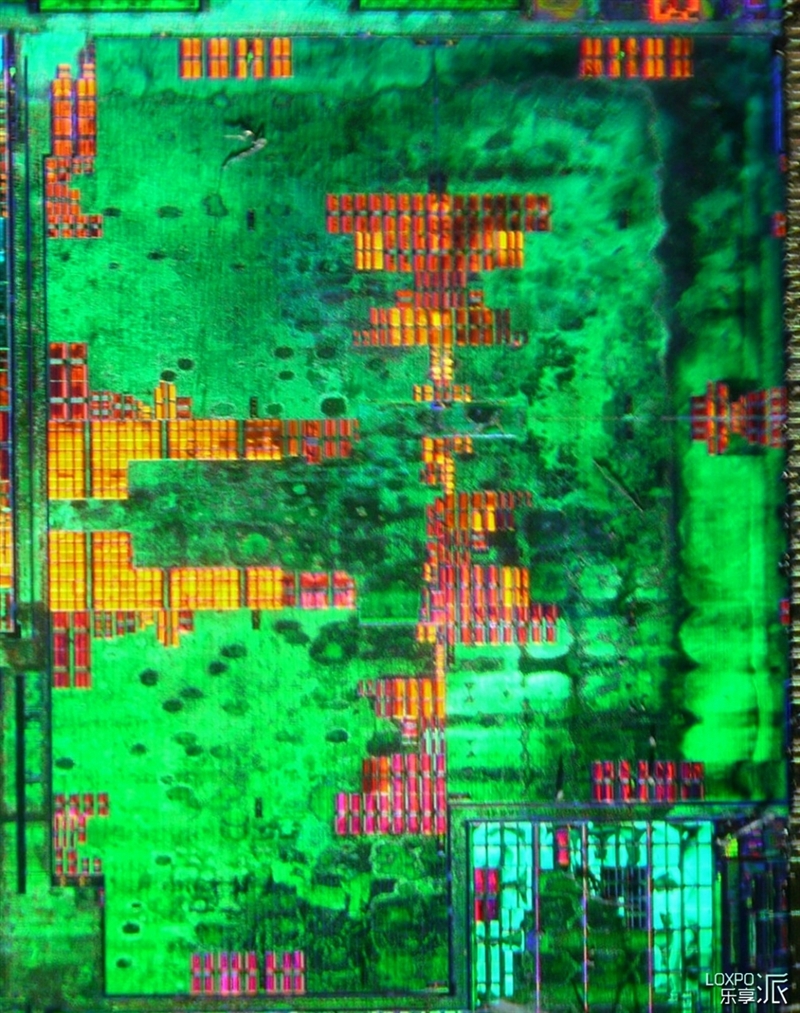

Cortex-A15部分局部放大，綠色是A15核心，黃色是一級緩存，紫色是二級緩存

Cortex-A7部分，

對比一下A7部分和A15部分的面積

Mali-T628 GPU核心

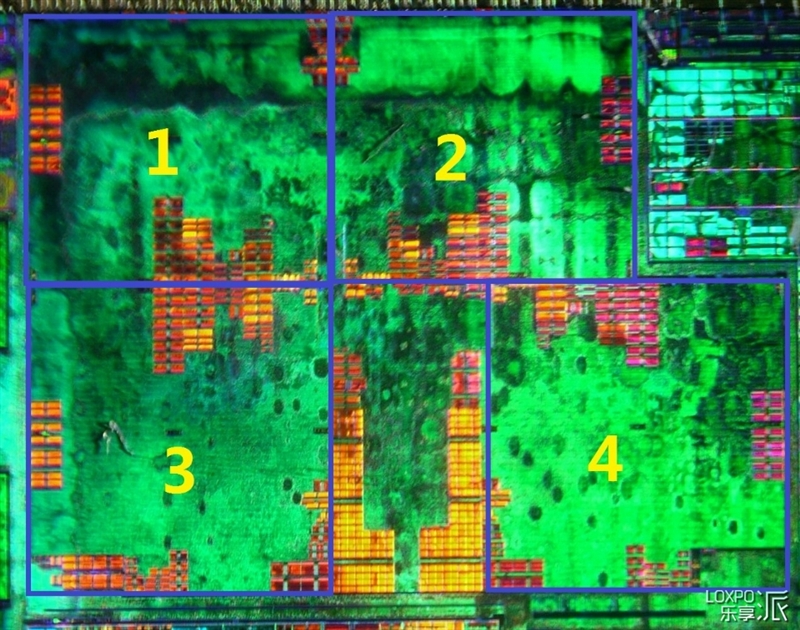

四個核心

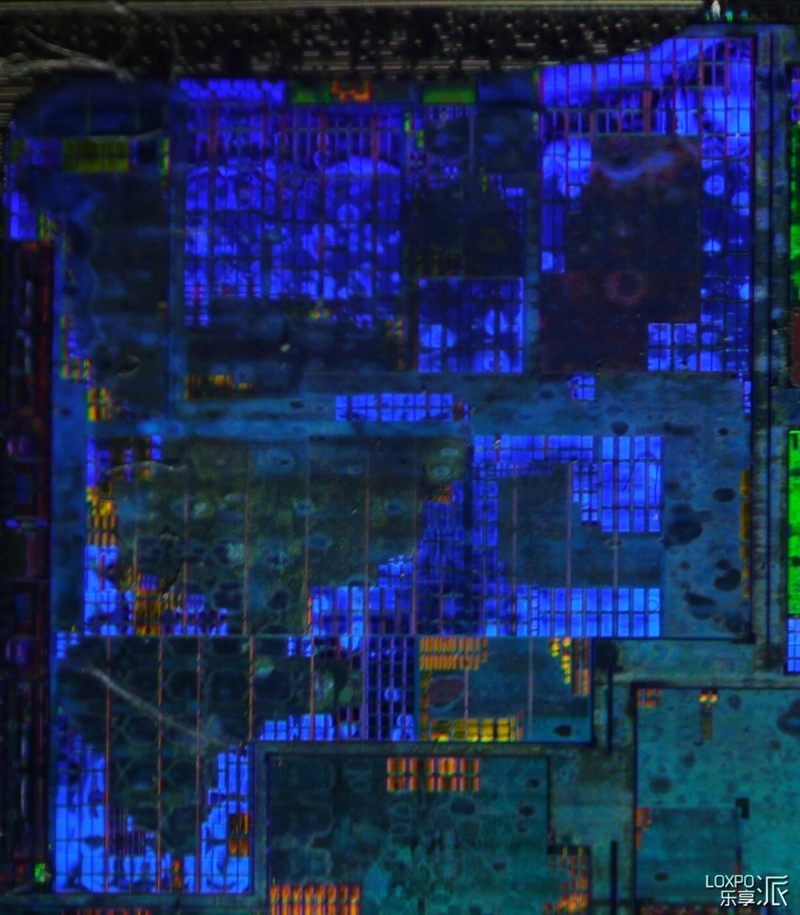

基帶部分

紅色部分似乎是Cortex-A5控制器

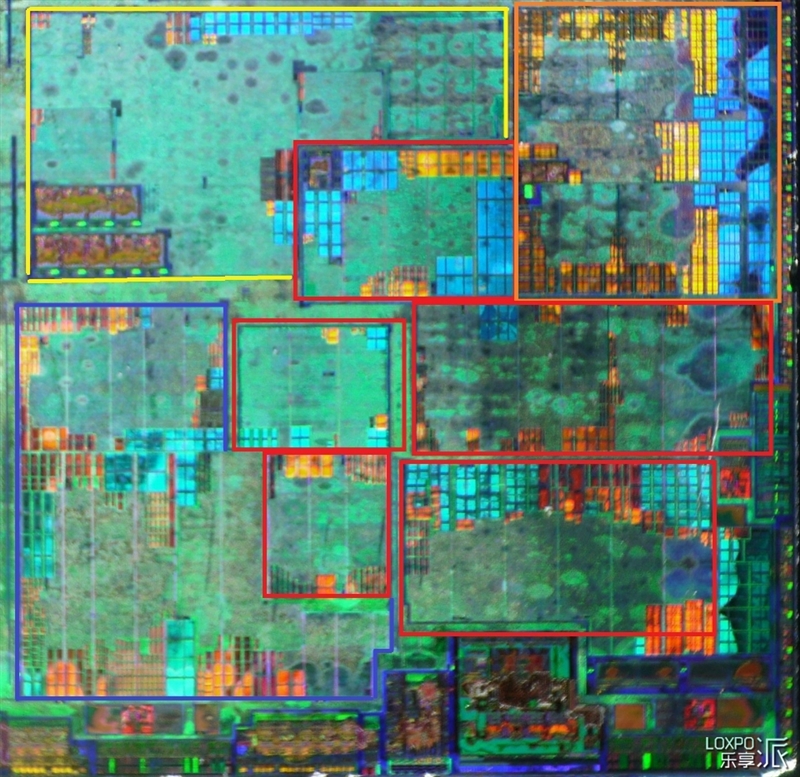

視頻編碼、解碼、ISP什么的都在這里了

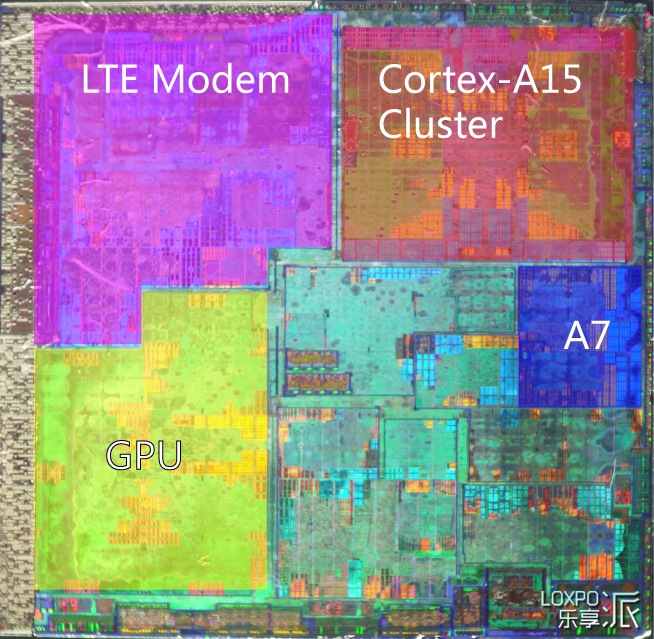

總結一下就是這樣

核心面積對比
